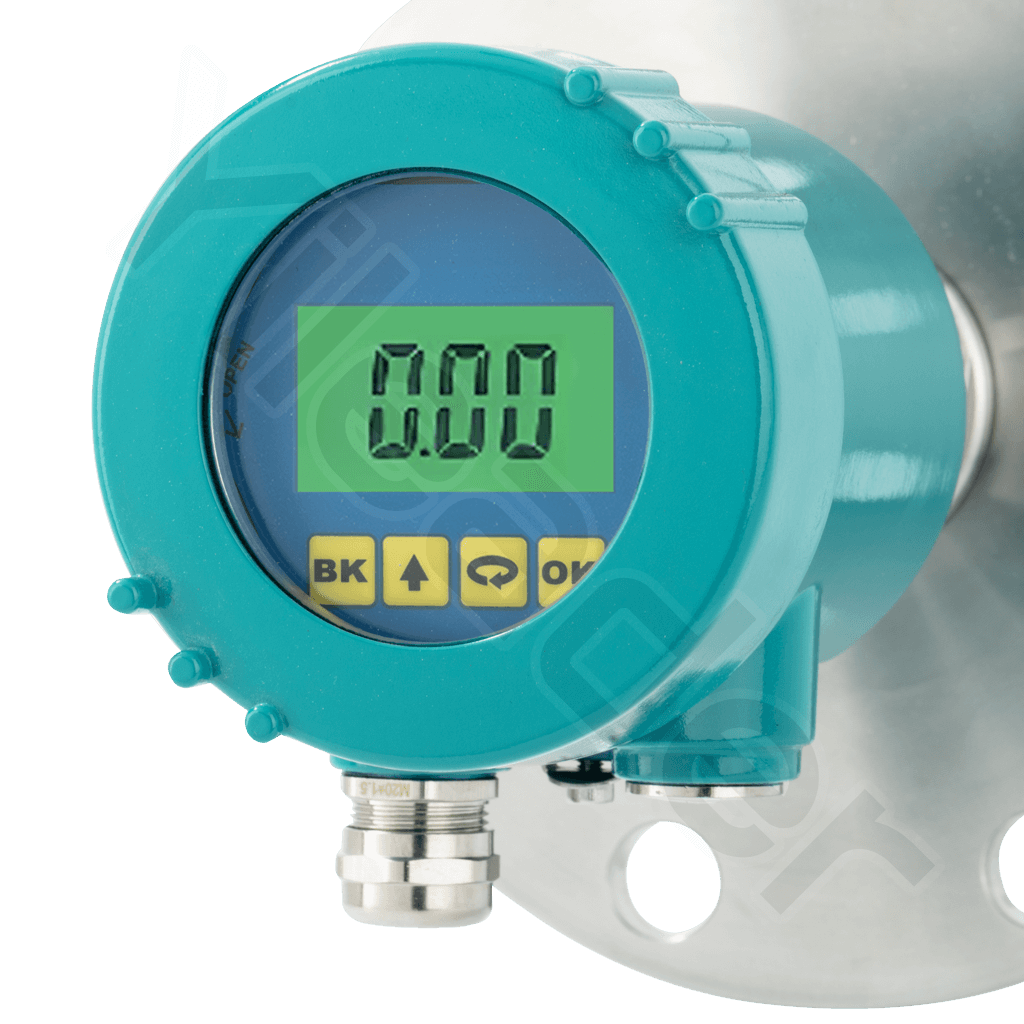

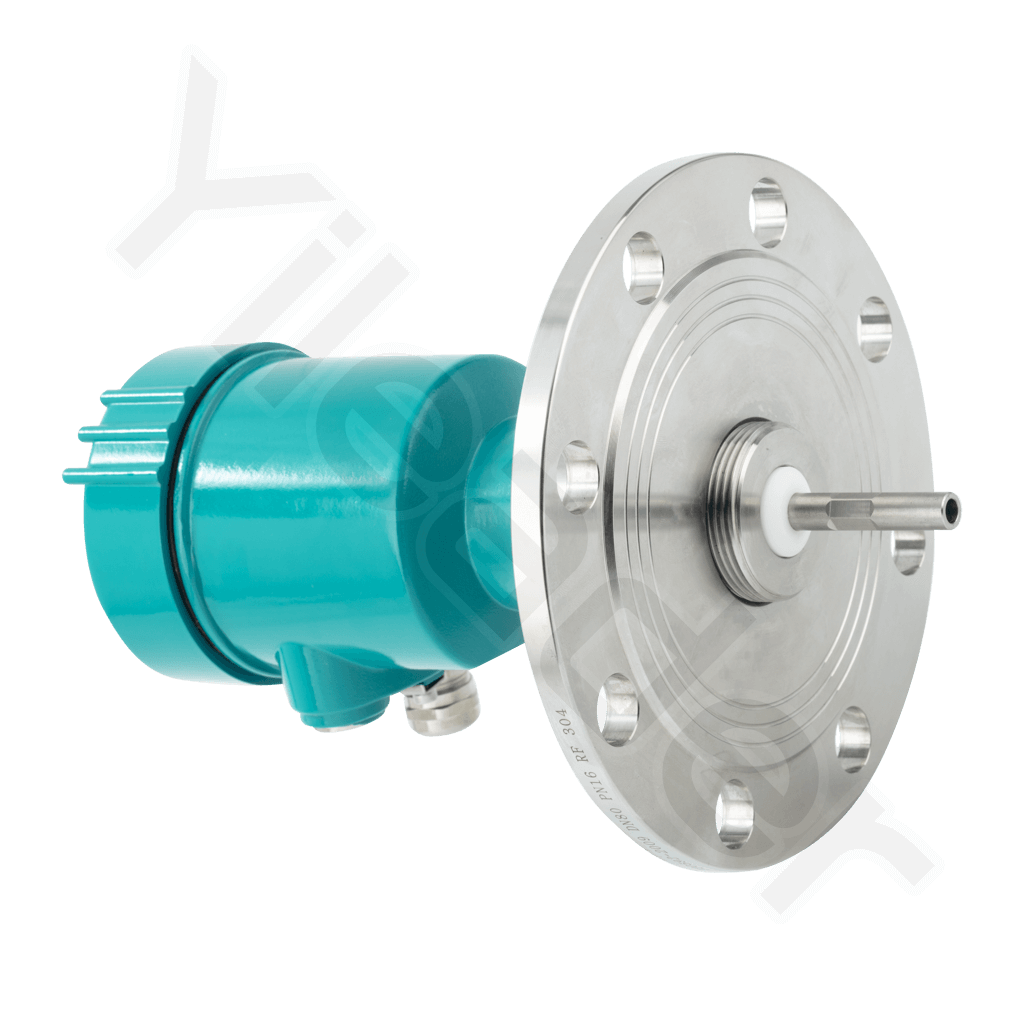

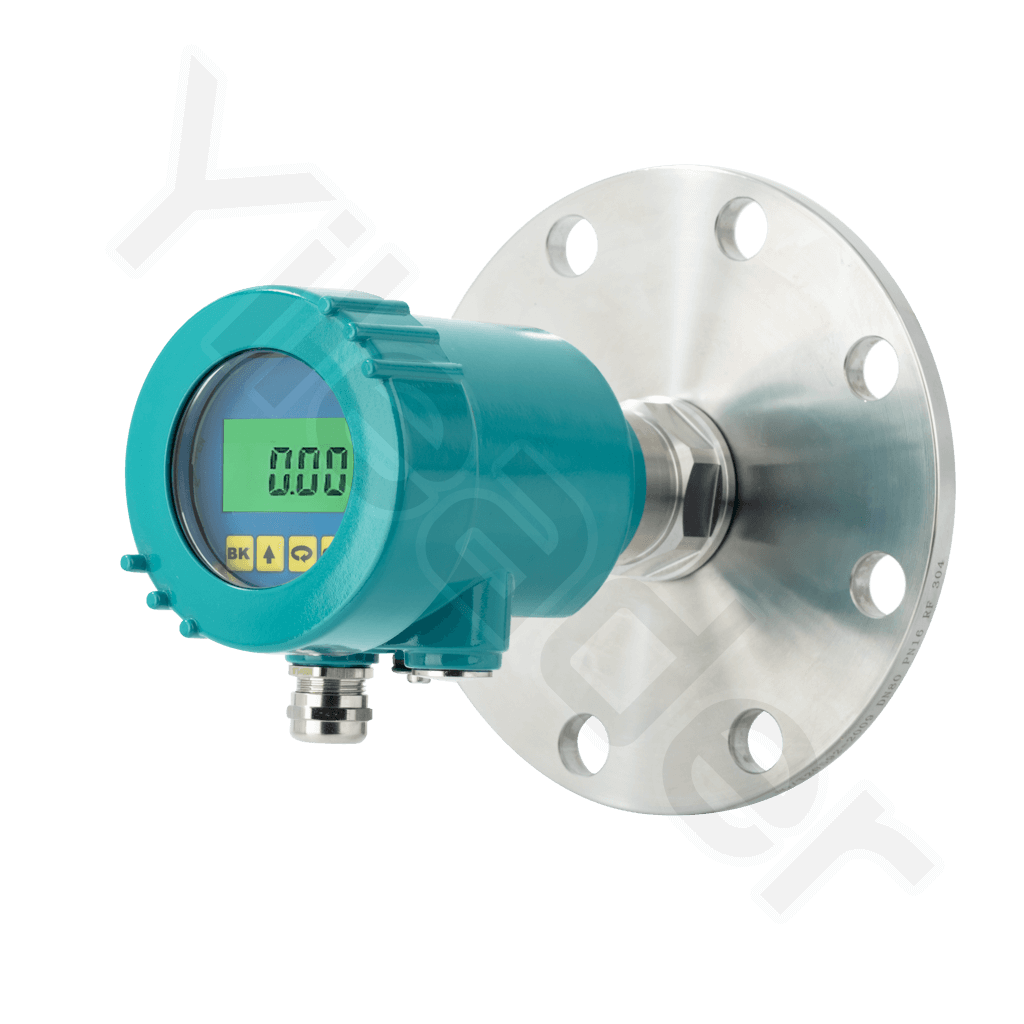

導波雷達物位計

導波雷達液位計，化學工業中的一種液位測量儀表。導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈衝以光速沿鋼纜或探棒傳播，當遇到被測介質表麵時，雷達液位計的部分脈衝被反射形成回波並沿相同路徑返回到脈衝發射裝置，發射裝置與被測介質表麵的距離同脈衝在其間的傳播時間成正比，經計算得出液位高度。

技術參數

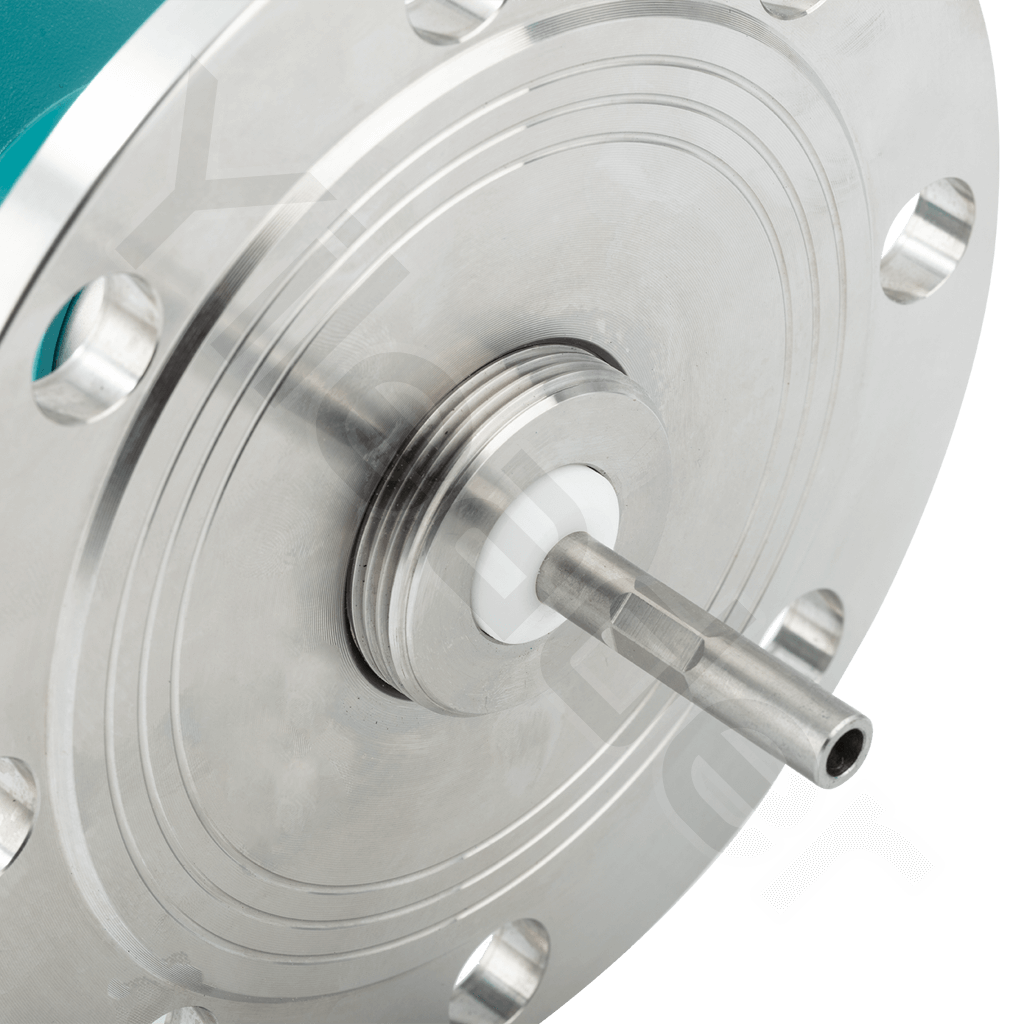

結構形式	纜繩式、杆式	連接方式	法蘭
外殼材質	SUS304、SUS316、鋁合金	量程範圍	0~20米
接液（料）材質	304、316L	環境溫度	-20 ~ 60℃
過程溫度	-20 ~ 380℃	適用壓力	1.0~60Bar（可約定）

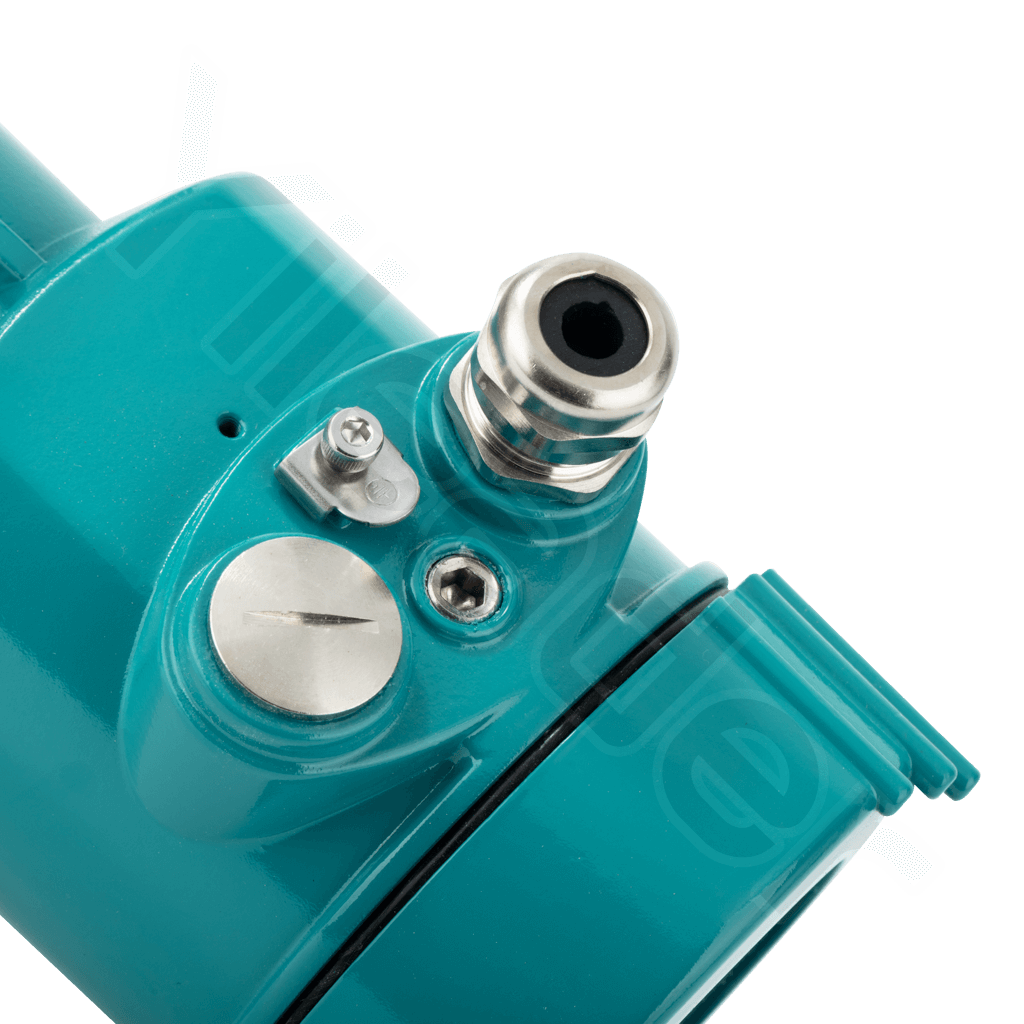

精度	±0.1%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA、HART協議、RS485	防護等級	IP65、IP66、IP67
認證	本安、隔爆	電源電壓	220VAC、24VDC
