金屬管浮子流量計

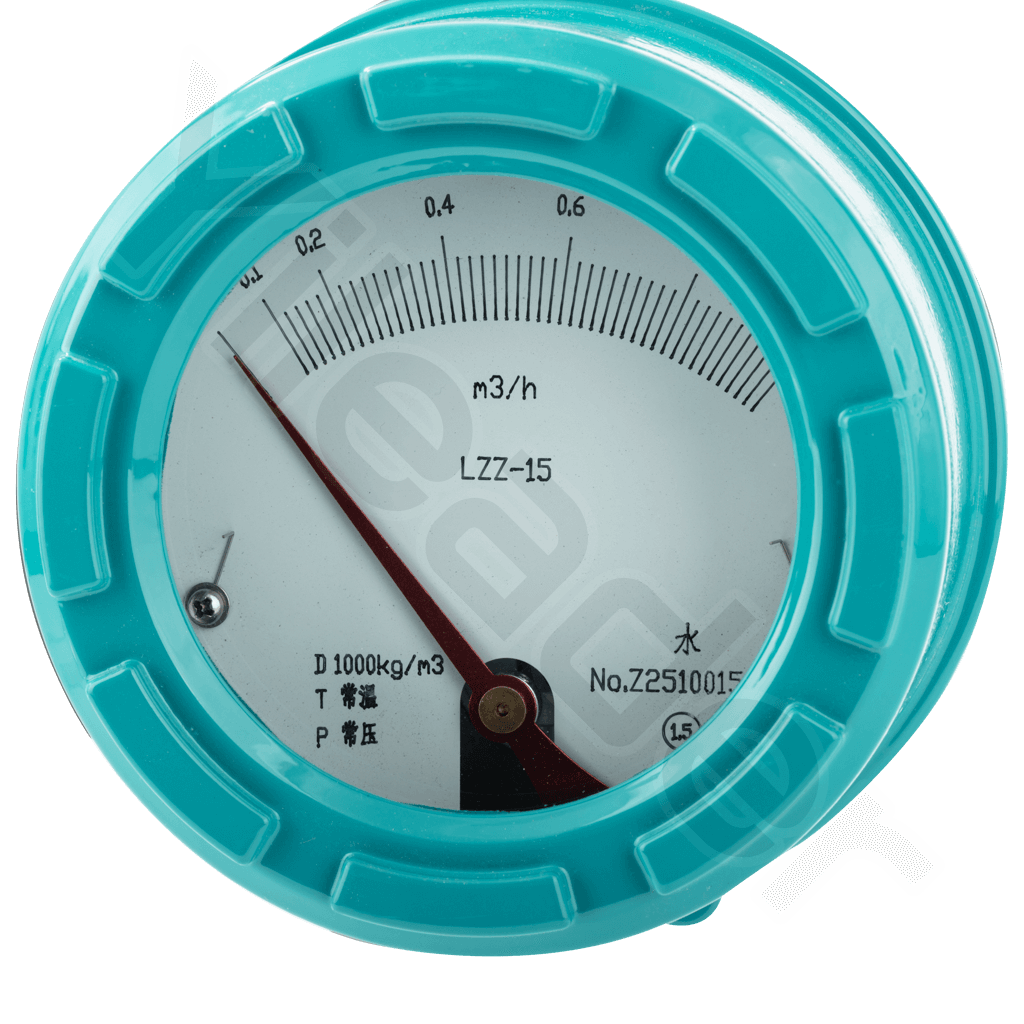

金屬管浮子流量計為變麵積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時。浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙麵積保持一定。環隙麵積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，並借助凸輪板使指針線性地指示流量值的大小。電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路，把流量值精確地轉換成0-10mA或4-20mA的標準信號。

技術參數

結構形式	一體型	連接方式	法蘭型、螺紋型
外殼材質	碳鋼、SUS304、SUS316L	襯裏材質	PTFE
接液材質	304、316L、哈氏合金C、鈦、	環境溫度	-40 ~ 60℃
過程溫度	-20~ 220℃	適用壓力	0~4.0MPa（可約定）
精度	±1.0%	電氣接口	M20×1.5（可約定）
輸出方式	4~20mA、RS485、繼電器	防護等級	IP65
認證	本安、隔爆	電源電壓	220VAC、24VDC
